产品概述
IMC T系列控制器是一款通用可编程控制器，凭借32 位的Tricore 高速处理器，及最快180MHz的时钟频率，可快速的处理各种任务。该控制器设计可靠，具有多种标准电气接口，可根据应用需求进行灵活配置。控制器工作温度：范围-40℃～75℃，供电电压范围：10V～36V DC，采用密封的铸铝壳体，外部电气线路通过121 芯AMP 防水连接器与控制器连接。CodeSys 编程方式降低了用户的编程难度，大大提高了工作效率。
产品系列
- IMC T1837
- IMC T2840
- IMC T3654
- IMC T3940
- IMC T5040
技术参数
| 规格型号 | IMC T |
| | |
| 壳体 | 铸铝外壳 |
| 外形尺寸（H*W*D） | 240*195.5*40mm |
| 重量 | 1.45kg |
| 安装方式 | 通过3个M8螺栓固定 |
| 连接方式 | AMP 121Pin(81Pin+40Pin) |
| 工作温度 | -40℃…+75℃ |
| 存储温度 | -40℃…+85℃ |
| 防护等级 | IP65 |
| 供电电压 | 10…36V DC |
| 消耗电流 | 200mA@24V，空载时 |
| CPU | 32Bit 180MHZ |
| 运行内存 | 1MB SRAM |
| 程序空间 | 2.5MB FLASH |
| 用户空间 | 32KB FRAM |
| 编程软件 | CoDesys V3.5(IEC 61131-3) |
| 指示灯 | 2 |
| CAN接口 | 2XCAN2.0A/B 50Kbit/s…1Mbit/s CANopen or SAE J1939 or free protocol |
| RS232C 接口 | 1XRS232 9.6/19.2/38.4/57.6 115.2Kbit/s |
| 测试标准 |
|
| EMC | IEC61000-6-2 Immunity standard IEC61000-6-4 Emission standard |
| 抗振动 | IEC60068-2-6 10~20Hz 3mm，20-500Hz 5g |
| 抗冲击 | IEC 60068-2-27 30g , 11ms |
| 环境温度 | IEC60068-2-1，2，11，78 |
I/O端口分布说明
| IMC T | IMCT 1837 | IMCT 3654 | IMCT 2840 | IMCT 3940 | IMCT 5040 |
| 输入端口总计 | 37 | 54 | 40 | 40 | 40 |
| DIH | 6 | 8 | 16 | 16 | 16 |
| DIL | 16 | 16 | - | - | - |
| DIH/DIL |
|
| 8 | 8 | 8 |
| VI(0~5V)/DIH | 4 | 10 | - | - | - |
| VI(0~36V) | 1 | 2 | 2 | 2 | 2 |
| CI(4~20mA)/VI(0~5V) | 4 | 10 | 8 | 8 | 8 |
| RI(10~2kΩ)/DIL | 5 |
| 4 | 4 | 4 |
| RI(10~2kΩ)/DIH |
| 6 |
|
|
|
| PI(10~15kHz) | 1 | 2 | 2 | 2 | 2 |
| 输出端口总计 | 18 | 33 | 25 | 38 | 47 |
| AO (0~5V) | 1 | 2 | 2 | 1 | 2 |
| PWM 2A/DOH | 4 | 10 | 10 | 16 | 24 |
| H-Bridge 4A | 2 | 2 |
|
|
|
| DOH 2.2A | 7 | 13 | 13 | 21 | 21 |
| DOL4A | 4 | 6 |
|
|
|
| VREF(5V, 100mA) | 2 | 3 | 3 | 1 | 3 |

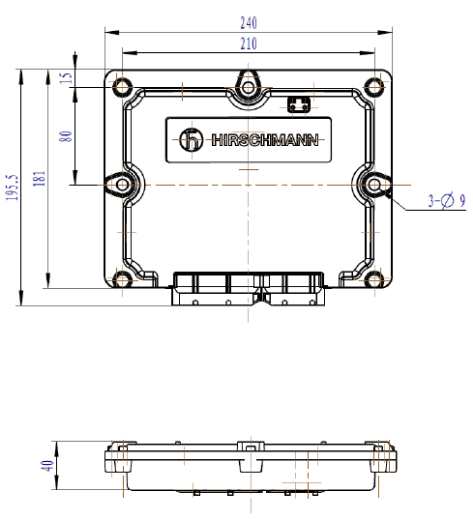

安装尺寸
