产品控制器,显示器,传感器和智能操控

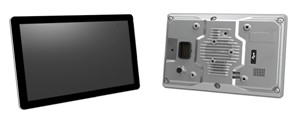

    ICM7110-101系列显示器采用10.1寸全彩TFT和PCAP触摸屏。高亮的LED背光与光学贴合相结合,具备出色的强光可视效果。强大的i.MX6和Linux操作系统构成了一个开放的平台,轻松实现移动机械的参数显示和操控,兼顾了复杂情下的人机交互、网络连接、数据存储、多媒体语音娱乐等功能,是一个面向未来的智能显示器。



 10.1寸高清触摸显示屏;

 光学贴合+AG,强光可视;

 宽温宽压设计,适应各种操作环境;

 平板化设计,富有科技感;

 USB端口,方便快捷升级软件;

 万向节/嵌入式两种安装方式;

 Qt编程设计,交互体验感更好。

订货代码

物料号 型号 描述
237364 显示器,ICM7110-101T
低配
237361 显示器,ICM7110-101TCEW
中配
237362 显示器,ICM7110-101TCEWS
高配
243959 显示器,ICM7110-101TCEWG
增加4G功能,4路CAN
243958 显示器,ICM7110-101TCEWSG
增加4G功能,4路CAN

技术参数

型号

ICM7110-101T

ICM7110-101TCEW

ICM7110-101TCEWS

尺寸

10.1”

10.1”

10.1”

工作电压

8-36VDC

8-36VDC

8-36VDC

工作温度

-30℃~70℃

-30℃~70℃

-30℃~70℃

存储温度

-30℃~80℃

-30℃~80℃

-30℃~80℃

防护等级(前面 )

IP65

IP65

IP65

防护等级(背面 )

IP65

IP40

IP40

安装方式

支持嵌入式和万向节

支持嵌入式和万向节

支持嵌入式和万向节

比例

16:10

16:10

16:10

分辨率

1280*800

1280*800

1280*800

可视角度

85/85/85/85

85/85/85/85

85/85/85/85

亮度

600cd/m2

600cd/m2

600cd/m2

处理器

800MHz

四核1.0GHz*4

四核1.0GHz*4

Flash存储

8GB

8GB

8GB

触摸屏

防眩

codesys开发

正在开发中

正在开发中

正在开发中

QT开发

实时时钟

蜂鸣器输出

语音播报(内置扬声器)

无(可选)

CAN

CAN2.0B,两路(4路可选)

CAN2.0B,两路(4路可选)

CAN2.0B,两路(4路可选)

USB接口

USB2.0, TYPEA 1

USB2.0, TYPEA 1

USB2.0, TYPEA 1

以太网

无(可选)

10M/100M自适应

10M/100M自适应

WiFi

无(可选)

 IEEE802.11a/b/g/n/ac

IEEE802.11a/b/g/n/ac

蓝牙

无(可选)

4.2

4.2

视频输入

无(2路可选)

PAL/NTSC720P四路

PAL/NTSC720P四路

4G

无(可选)

无(可选)

无(可选)

OTA(远程升级)

无(可选)

无(可选)

无(可选)

语音识别

无(可选)

无(可选)

液晶屏自动亮度调节

无(可选)

无(可选)

无(可选)

实体按键

0个

0个

0个

前置摄像头

不支持

不支持

不支持

人脸识别

不支持

不支持

不支持

指纹识别

不支持

不支持

不支持

连接器

AMP三十四芯针式插座

AMP三十四芯针式插座
M12四芯针式D code四芯孔式

AMP三十四芯针式插座
M12-D code四芯针式


型号

ICM7110-101TCEWG

ICM7110-101TCEWSG

尺寸

10.1”

10.1”

工作电压

8-36VDC

8-36VDC

工作温度

-30℃~70℃

-30℃~70℃

存储温度

-30℃~80℃

-30℃~80℃

防护等级(前面 )

IP65

IP65

防护等级(背面 )

IP40

IP40

安装方式

支持嵌入式和万向节

支持嵌入式和万向节

比例

16:10

16:10

分辨率

1280*800

1280*800

可视角度

85/85/85/85

85/85/85/85

亮度

600

600

处理器

四核1.0GHz*4

四核1.0GHz*4

Flash存储

8GB

8GB

触摸屏

防眩

codesys开发

正在开发中

正在开发中

QT开发

实时时钟

蜂鸣器输出

语音播报(内置扬声器)

CAN

4路

4路

USB接口

USB2.0, TYPEA 1

USB2.0, TYPEA 1

以太网

10M/100M自适应

10M/100M自适应

WiFi

IEEE802.11a/b/g/n/ac

 IEEE802.11a/b/g/n/ac

蓝牙

4.2

4.2

视频输入

PAL/NTSC720P四路

PAL/NTSC720P四路

4G

GSM/LTE-FDD/LTE-TDD

GSM/LTE-FDD/LTE-TDD

OTA(远程升级)

语音识别

无(可选)

液晶屏自动亮度调节

无(可选)

无(可选)

实体按键

0个

0个

前置摄像头

不支持

不支持

人脸识别

不支持

不支持

指纹识别

不支持

不支持

连接器

AMP三十四芯针式插座
M12四芯针式D code四芯孔式

AMP三十四芯针式插座
M12四芯针式D code四芯孔式

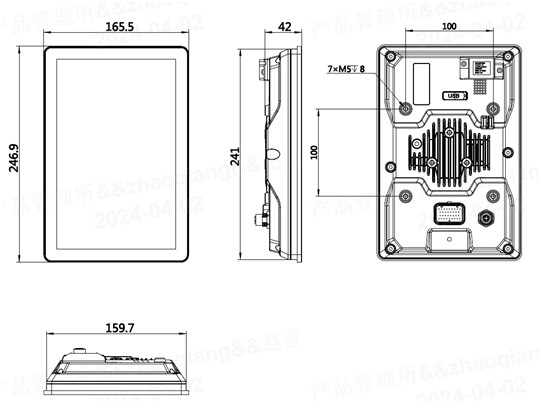

产品尺寸

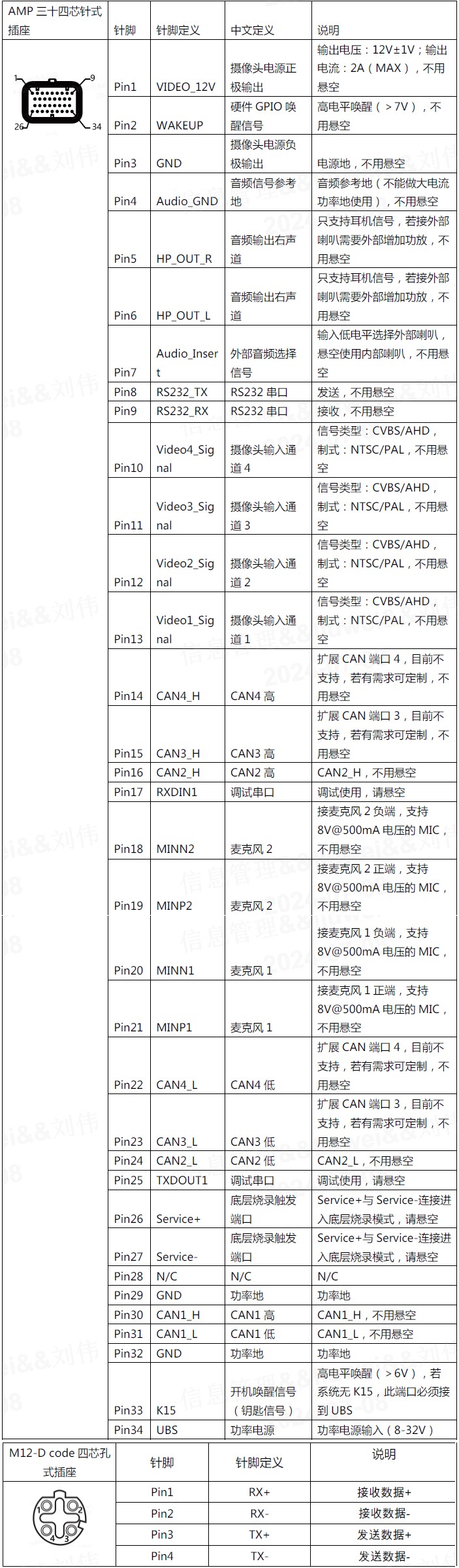

针脚定义
