产品控制器,显示器,传感器和智能操控

    ICM7110-080系列显示器是为适应现在移动机械定制开发的新一代显示器产品,满足智能化时代应用的低功耗、高性能系列显示器,在实现机械参数显示、参数控制的同时将智能化支持需求的视频、音频、WIFI、BT、4G、GPS等一起集成,可满足工程机械在复杂情况下的人机交互、网络连接、数据存储、多媒体语音娱乐等,拓展了应用的场景,为智能化需求提供了更多的支持。



 高性能CPU ,反应灵敏;

 宽温宽压设计,适应恶劣操作环境;

 屏幕防眩设计,强光下可视;

 外观平板化设计,富有科技感;

 USB文件升级功能;

 万向节安装/嵌入式安装;

 高级的Qt图形化设计,界面画质更生动,交互体验感更好。

技术参数

型号

ICM7110-080T

ICM7110-080TCW

ICM7110-080TCEWS

尺寸

8”

8”

8”

工作电压

8-36V

8-36V

8-36V

工作温度

-30°~70°

-30°~70°

-30°~70°

存储温度

-30°~80°

-30°~80°

-30°~80°

防护等级(前面 )

IP65

IP65

IP65

防护等级(背面 )

IP65

IP40

IP40

安装方式

支持嵌入式和万向节

支持嵌入式和万向节

支持嵌入式和万向节

比例

16:09

16:09

16:09

分辨率

1024*600

1024*600

1024*600

可视角度

75/75/60/85

85/85/85/85

85/85/85/85

亮度

600

600

600

处理器

800MHz

800MHz

800MHz

Flash存储

8GB

8GB

8GB

触摸屏

防眩

codesys开发

正在开发中

正在开发中

正在开发中

QT开发

实时时钟

蜂鸣器输出

语音播报(内置扬声器)

无(可选)

CAN

2路(4路可选)

2路(4路可选)

2路(4路可选)

USB2.0-A

TYPE A

TYPE A

TYPE A

ETH10/100Base

无(可选)

无(可选)



WiFi

无(可选)

有



蓝牙4.0

无(可选)

视频输入MAX(720P)

无(2路可选)

2路

2路

4G

无(可选)

无(可选)

无(可选)

OTA(远程升级)

无(可选)

无(可选)

无(可选)

语音识别

无(可选)

无(可选)

前置摄像头

不支持

不支持

不支持

人脸识别

不支持

不支持

不支持

指纹识别

不支持

不支持

不支持

连接器

AMP三十四芯针式插座

AMP三十四芯针式插座

AMP三十四芯针式插座
M12四芯针式D code

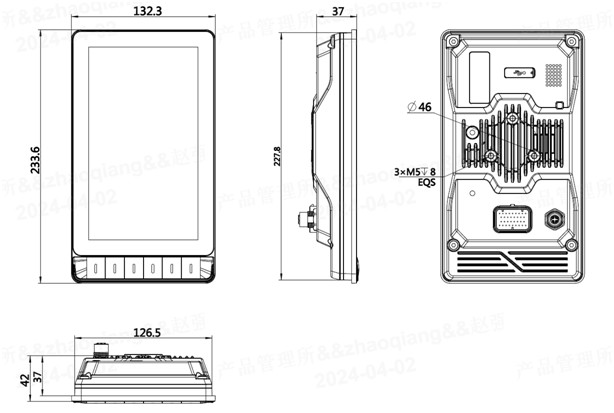

产品尺寸

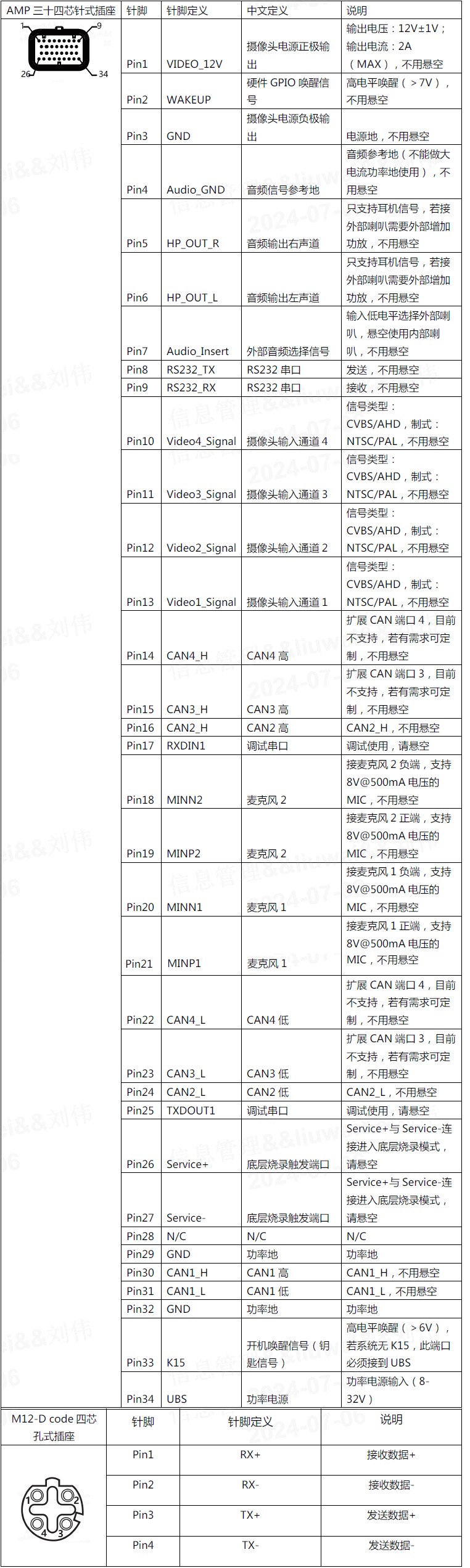

针脚定义

三十四芯针式插座

针脚号

针脚定义

备注

1

+12V

+12V输出,摄像头供电

2

WAKEUP

外部唤醒功能

3

Vidio_GND

摄像头视频频地

4

Audio_GND

Aux音频地

5

HP_OUT_R

AUX音频输出R

6

HP_OUT_L

AUX音频输出L

7

AUX音频输出L

外部音频模块插入监测

8

人脸识别_UART_TX

人脸识别模块串口通信

9

人脸识别_UART_RX

人脸识别_UART_RX

10

Video4_Signal

视频输入4信号

11

Video3_Signal

视频输入3信号

12

Video2_Signal

视频输入2信号

13

Video1_Signal

视频输入1信号

14

CAN4H

CAN4_High

15

CAN3H

CAN3_High

16

CAN2H

CAN2_High

17

RXDIN1

端口调试

18

MINN2

MIC 2输入-

19

MINP2

MIC 2输入+

20

MINN1

MIC 1输入-

21

MINP1

MIC 1输入+

22

CAN4L

CAN4_Low

23

CAN3L

CAN3_Low

24

CAN2L

CAN2_Low

25

TXDOUT1

端口调试

26

Service+

服务线+

27

Service-

服务线-

28

Face_Recognization_P

人脸识别输入+

29

GND

K31,接蓄电池地

30

CAN1H

CAN1_High

31

CAN1L

CAN1_Low

32

GND

K31,接蓄电池地

33

KL15

K15,接钥匙电

34

UBS

K30,接蓄电池电



四芯孔式插座








针脚号

针脚定义

1

TX+

2

RX+

3

TX-

4

RX-
