产品概述
随着工程机械智能化水平的不断提高，其控制范围越来越广泛，电气线路复杂程度越来越高，给终端用于的检测与维修带来诸多不便，为提高车辆电控系统的自诊断水平和安全性能，我公司专门针对工程机械电控系统设计研发了系列化诊断型控制器，大大提高了车辆电控系统的自诊断能力，有效地减少了服务频次、提高服务效率。

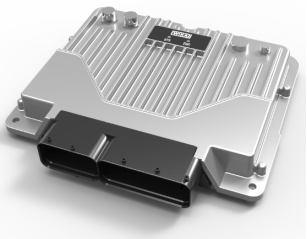

产品系列
IMC T6070D
IMC T5060D
IMC T4644D
IMC T3040D
技术参数
| 规格\型谱 | IMC T6070D | IMC T5060D | IMC T4644D | IMC T3040D |
| 壳体 | 铸铝外壳 | 铸铝外壳 | ||
| 外形尺寸（W╳H╳D） | 240mmx42mmx215mm | 210mmx42mmx215mm | ||
| 重量 | 1.4kg | 1.4kg | 1.3kg | 1.3kg |
| 安装方式 | 通过3个M6螺钉固定 | 通过3个M6螺钉固定 | 通过3个M6螺钉固定 | 通过3个M6螺钉固定 |
| 连接方式 | AMP 154PIN | AMP 154PIN | AMP 154PIN | AMP 154PIN |
| 工作温度 | -40℃…+75℃ | -40℃…+75℃ | -40℃…+75℃ | -40℃…+75℃ |
| 存储温度 | -40℃…+85℃ | -40℃…+85℃ | -40℃…+85℃ | -40℃…+85℃ |
| 防护等级 | IP66/IP67 | IP66/IP67 | IP66/IP67 | IP66/IP67 |
| 供电电压 | 8…36 VDC | 8…36 VDC | 8…36 VDC | 8…36 VDC |
| 静态电流 | ||||
| 最大输出电流 | 60A | 50A | 45A | 30A |
| CPU | 32bit 300MHz | 32bit 300MHz | 32bit 300MHz | 32bit 300MHz |
| 运行内存 | 2MB | 2MB | 2MB | 2MB |
| 程序空间 | 4MB | 4MB | 4MB | 4MB |
| 用户空间 | 32KB | 32KB | 32KB | 32KB |
| 编程软件 | Codesys V3、C | Codesys V3、C | Codesys V3、C | Codesys V3、C |
| CAN接口 | 4xCAN2.0B, | 2xCAN2.0B, | ||
| RS232接口 | 1 | 1 | 1 | 1 |
| Ethernet接口 | 1 | 1 | 1 | 1 |
环境标准
| EMC | IEC 61000-6-2 Immunity standard |
| IEC 61000-6-4 Emission standard | |
| 抗振动 | IEC 60068-2-6 4g/30Hz |
| 抗冲击 | IEC 60068-2-27 30g/11ms |
| 环境温度 | IEC 60068-2-1,2,11,78 |
