技术参数
| 型号 | ICA3602-043 |
| 尺寸 | 4.3'彩屏 |
| 分辨率 | 480*272 |
| 工作电压 | 8-36V |
| 工作温度 | -30°~85° |
| 存储温度 | -30°~90° |
| IP等级 | IP65 |
| 安装方式 | 嵌入式安装和万向节安 |
| 横竖屏 | 横屏 |
| 处理速度 | 216MHz |
| 程序空间 | 2MB |
| 数据空间 | 32MB |
| FRAM | 2KB |
| 编程方式 | C语言 |
| 实时时钟 | 标配 |
| 实体按键 | 8个 |
| 指示灯个数 | 0个 |
| 蜂鸣器输出 | 标配 |
| CAN | 标配 |
| USB2.0-A | 有 |

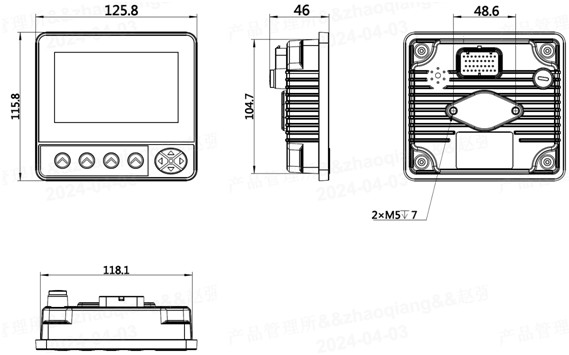

产品尺寸
针脚定义
|
| 针脚 | 针脚定义 | 说明 |
| 1 | 空 |
| |
| 2 | 空 |
| |
| 3 | 空 |
| |
| 4 | 空 |
| |
| 5 | 空 |
| |
| 6 | 空 |
| |
| 7 | 空 |
| |
| 8 | 空 |
| |
| 9 | 空 |
| |
| 10 | PGND |
| |
| 11 | CAN1L |
| |
| 12 | CAN1H |
| |
| 13 | DGND |
| |
| 14 | 空 |
| |
| 15 | 空 |
| |
| 16 | 空 |
| |
| 17 | 空 |
| |
| 18 | 空 |
| |
| 19 | 空 |
| |
| 20 | 空 |
| |
| 21 | 空 |
| |
| 22 | 空 |
| |
| 23 | 空 |
| |
| 24 | 空 |
| |
| 25 | 空 |
| |
| 26 | 空 |
| |
| 27 | 空 |
| |
| 28 | 空 |
| |
| 29 | 空 |
| |
| 30 | 空 |
| |
| 31 | 空 |
| |
| 32 | 空 |
| |
| 33 | 空 |
| |
| 34 | UBP |
| |
| USB插座 | |||
| 接插件 M12, 5-Pin母头 | Pin | 接口定义 | |
|
| 1 | 屏蔽 | |
| | 电源 | ||
| 3 | GND | ||
| 4 | D- | ||
| 5 | D+ | ||
