技术参数
描 述 | LWG610 | LWG620 | LWG152 | LWG208 | LWG321/322 |
| |||||
供电电压 | DC 10 ... 36 V | DC 10 ... 36 V | DC 10 ... 36 V | DC 10 ... 36 V | DC 10 ... 36 V |
信号输出类型 | 4~20mA | CAN 2.0A(冗余) | 4~20mA | 4~20mA | 4~20mA |
长度测量范围 | 0~14m | 0~14m | 0~27m | 0~42m | 0~50m/55m |
最大拉伸速度 | 1m/s | 1m/s | 1m/s | 1m/s | 1m/s |
测长分辨率 | 0.025% | 0.025% | 0.025% | 0.025% | 0.025% |
测长精度 | ±1.2%FS | ±1.2%FS | ±1.2%FS | ±1.2%FS | ±1.2%FS |
倾角测量范围 | 0°~360° | 0°~360° | 0°~90° | 0°~90° | 0°~90° |
倾角分辨率 | 0.05° | 0.05° | 0.05° | 0.05° | 0.05° |
倾角精度 | ±0.3°(精度确认?) | ±0.3°(精度确认?) | ±0.3° | ±0.3° | ±0.3° |
存储温度 | ﹣25~+85℃ | ﹣25~+85℃ | ﹣25~+85℃ | ﹣25~+85℃ | ﹣25~+85℃ |
工作温度 | ﹣25~+80℃ | ﹣25~+80℃ | ﹣25~+80℃ | ﹣25~+80℃ | ﹣25~+80℃ |
测长线规格 | 3×0.22㎡电缆 | 钢丝绳 | 3×0.22㎡电缆 | 5×0.22㎡电缆 | 10×0.14㎡电缆 |
滑环承载电流 | 2A | 2A | 2A | 2A | 2A |
壳体材质 | PC+玻纤 | PC+玻纤 | 结构钢 | 压铸铝 | 压铸铝 |
振动 | EN 60068-2-6,30Hz,4g | ||||
冲击 | EN 60068-2-27,30g,11ms | ||||
防护等级 | IP65 | ||||
CE符合性 | DIN EN 61000-6-2 |

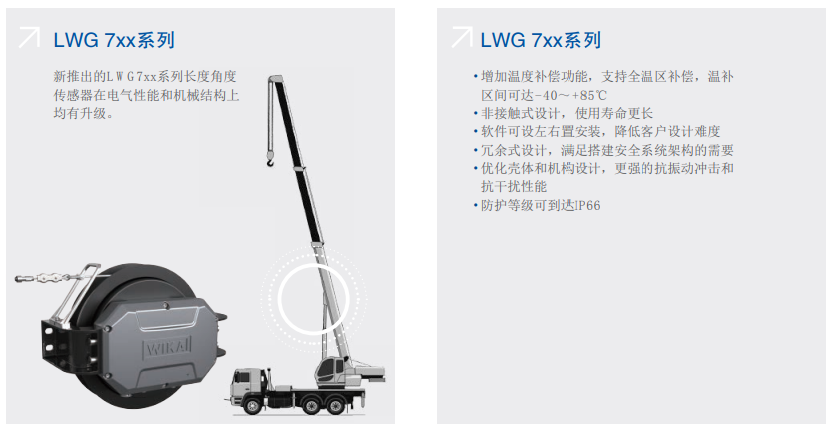

描 述 | LWG720 | LWG730 | LWG750 |
|
|
| |
供电电压 | DC 8 ... 36 V | DC 8 ... 36 V | DC 8 ... 36 V |
信号输出类型 | 4~20mA/ CANopen(支持冗余) | ||
长度测量范围 | 0~15m | 0~30m | 0~50m |
最大拉伸速度 | 1m/s | 1m/s | 1m/s |
测长分辨率 | 2mm | 2mm | 2mm |
测长线性误差 | ±0.4%FS | ±0.4%FS | ±0.4%FS |
测长重复性误差 | ±0.1%FS | ±0.1%FS | ±0.1%FS |
测长精度 | ±0.5%FS | ±0.5%FS | ±0.5%FS |
倾角测量范围 | 0°~﹢360° | ﹣20°~﹢100° | ﹣20°~﹢100° |
倾角分辨率 | 0.05° | 0.05° | 0.05° |
倾角精度 | ±0.15° | ±0.15° | ±0.15° |
倾角重复性误差 | ±0.1° | ±0.1° | ±0.1° |
倾角温度漂移 | 0.008°/K | 0.008°/K | 0.008°/K |
存储温度 | -40℃~﹢85℃ | -40℃~﹢85℃ | -40℃~﹢85℃ |
工作温度 | -40℃~﹢85℃ | -40℃~﹢85℃ | -40℃~﹢85℃ |
测长线规格 | 3×0.22㎡电缆 | 3×0.22㎡电缆 | 5×0.22㎡电缆 |
滑环承载电流 | 2A | 2A | 2A |
壳体材质 | 压铸铝 | ||
振动 | EN 60068-2-6,30Hz,4g | ||
冲击 | EN 60068-2-27,30g,11ms | ||
防护等级 | IP66 | ||
CE符合性 | DIN EN 61000-6-2 |
