产品控制器,显示器,传感器和智能操控

对于大型设备或者复杂的工况,往往需要分布式控制,IO模块产品搭配我们的控制器使用,可以为您提供性价比最高的解决方案。

•       系列化的IO模块,端口灵活

•       结构紧凑,安装方便

•       可通过CAN总线与主控制器通信,收集远端信号及控制输出

•       方便系统布线及维修检查

产品概述

      为实现移动机械的网络化、模块化配置,我们提供系列化IO模块。本产品适用于具有CAN通讯功能的控制器进行IO端口扩展。模块具有复用输入输出点,能够实现开关量输入、开关量输出、电流型模拟量输入、电压型模拟量输入、频率输入、PWM 输出等各种功能,复用端口的设置可通过CAN通讯来完成,方便客户进行网络化配置。



产品系列


  • IO-C-2820N
  • IO-C-2021N
  • IO-C-1600N
  • IO-C-0808N



技术参数

规格型号

IO-C-2820N/2012N

IO-C-1600N/0808N

供电电压

8…36 V DC

8…36 V DC

消耗电流

100mA@24V空载

100mA@24V空载

最大输出电流

30A

30A

CPU

16bit 80MHz

16bit 80MHz

存储

1M

1M

连接方式

AMP 64pin

AMP 33pin

CAN接口

2

2

编程软件

 C语言

工作温度

-40℃~+75

储存温度

-40℃~+85

防护等级

IP66


I/O端口分布说明

规格型号

IO-C-2820N

IO-C-2012N

IO-C-1600N

IO-C-0808N

输入端口总计

20

12

      6

DIH/DIL

6

-

-

4

CI(4~20mA)/VI(0~5V)/DIH

10

10

-

2

PI(10~15kHz)/DH

4

2

-

2

输出端口总计

28

20

16

8

PWM 2.5A/DOH*

6

4

2

1

DOH 2.2A*

14

10

2

7

DOH 4A*

8

6

DOL4A**

12

VREF(5V, 100mA)

1

1

1

*可复用为高边开关量输入

**可复用为低边开关量输入

测试标准

测试标准

EMC

IEC61000-6-2  Immunity standard

IEC61000-6-4  Emission standard

抗振动

IEC60068-2-6  20~500Hz5g

抗冲击

IEC 60068-2-27  50g , 11ms

环境温度

IEC60068-2-121178

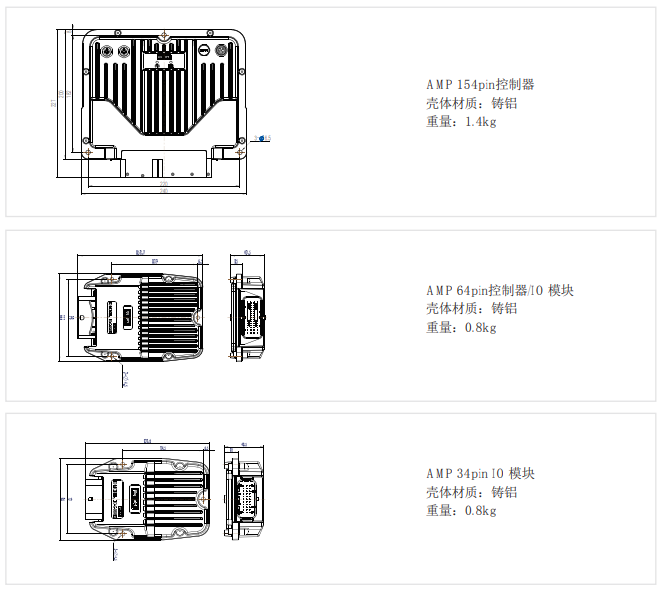

安装尺寸
