技术参数
| 型号
| ICM7110-121TCEW
| ICM7110-121TCEWS
| ICM7110-121TCEWSD
| ICM7110-121TCESGD
|
| 尺寸 | 12.1” | 12.1” | 12.1” | 12.1” |
| 工作电压 | 8-36V | 8-36V | 8-36V | 8-36V |
| 工作温度 | -30°~70° | -30°~70° | -30°~70° | -30°~70° |
| 存储温度 | -30°~80° | -30°~80° | -30°~80° | -30°~80° |
| 防护等级(前面 ) | IP65 | IP65 | IP65 | IP65 |
| 防护等级(背面 ) | IP40 | IP40 | IP40 | IP40 |
| 安装方式 | 支持嵌入式和万向节 | 支持嵌入式和万向节 | 支持嵌入式和万向节 | 支持嵌入式和万向节 |
| 比例 | 16:10 | 16:10 | 16:10 | 16:10 |
| 分辨率 | 1280*800 | 1280*800 | 1280*800 | 1280*800 |
| 可视角度 | 85/85/85/85 | 85/85/85/85 | 85/85/85/85 | 85/85/85/85 |
| 亮度 | 600 | 600 | 600 | 600 |
| 处理器 | 四核1.0GHz*4 | 四核1.0GHz*4 | 四核1.0GHz*4 | 四核1.0GHz*4 |
| Flash存储 | 8GB | 8GB | 8GB | 8GB |
| 触摸屏 | 有 | 有 | 有 | 有 |
| 防眩 | 有 | 有 | 有 | 有 |
| codesys开发 | 正在开发中 | 正在开发中 | 正在开发中 | 正在开发中 |
| QT开发 | 有 | 有 | 有 | 有 |
| 实时时钟 | 有 | 有 | 有 | 有 |
| 蜂鸣器输出 | 有 | 有 | 有 | 有 |
| 语音播报（内置扬声器） | 无（可选） | 有 | 有 | 有 |
| CAN | 2路（4路可选） | 2路（4路可选） | 2路（4路可选） | 2路（4路可选） |
| USB2.0-A | TYPE A | TYPE A | TYPE A | TYPE A |
| ETH10/100Base | 有 | 有 | 有 | 有 |
| WiFi | 有 | 有 | 有 | 有 |
| 蓝牙4.0 | 有 | 有 | 有 | 有 |
| 视频输入MAX(720P) | 4路 | 4路 | 4路 | 4路 |
| 4G | 无（可选） | 无（可选） | 无（可选） | 有 |
| OTA（远程升级） | 无（可选） | 无（可选） | 无（可选） | 有 |
| 语音识别 | 无（可选） | 有 | 有 | 有 |
| 液晶屏自动亮度调节 | 无（可选） | 无（可选） | 无（可选） | 无（可选） |
| 实体按键 | 0个 | 0个 | 0个 | 0个 |
| 前置摄像头 | 无（可选） | 无（可选） | 有 | 有 |
| 人脸识别 | 无（可选） | 无（可选） | 有 | 有 |
| 指纹识别 | 不支持 | 不支持 | 不支持 | 不支持 |
| 连接器 | AMP三十四芯针式插座 | AMP三十四芯针式插座 | AMP三十四芯针式插座 | AMP三十四芯针式插座 |

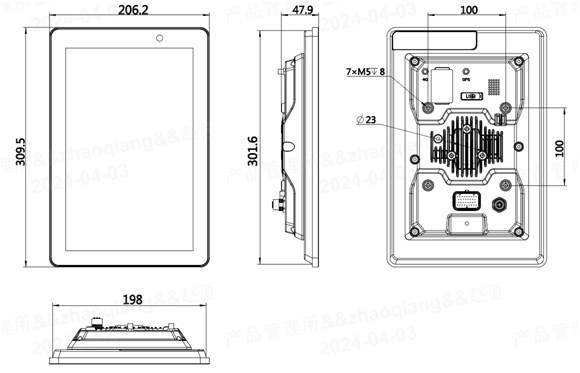

产品尺寸

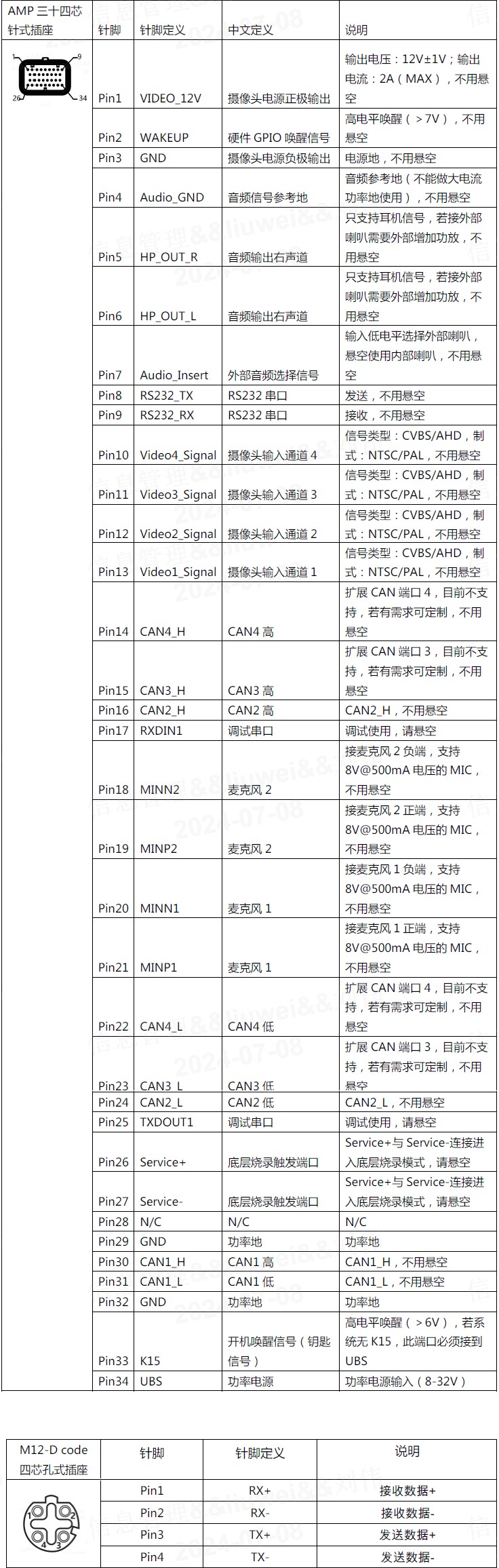

针脚定义
| 三十四芯针式插座 | ||
| | ||
| 针脚号
| 针脚定义
| 备注
|
| 1 | +12V | +12V输出，摄像头供电 |
| 2 | WAKEUP | 外部唤醒功能 |
| 3 | Vidio_GND | 摄像头视频频地 |
| 4 | Audio_GND | Aux音频地 |
| 5 | HP_OUT_R | AUX音频输出R |
| 6 | HP_OUT_L | AUX音频输出L |
| 7 | AUDIO_INSERT | 外部音频模块插入监测 |
| 8 | 人脸识别_UART_TX | 人脸识别模块串口通信 |
| 9 | 人脸识别_UART_RX | 人脸识别模块串口通信 |
| 10 | Video4_Signal | 视频输入4信号 |
| 11 | Video3_Signal | 视频输入3信号 |
| 12 | Video2_Signal | 视频输入2信号 |
| 13 | Video1_Signal | 视频输入1信号 |
| 14 | CAN4H | CAN4_High |
| 15 | CAN3H | CAN3_High |
| 16 | CAN2H | CAN2_High |
| 17 | RXDIN1 | 端口调试 |
| 18 | MINN2 | MIC 2输入- |
| 19 | MINP2 | MIC 2输入+ |
| 20 | MINN1 | MIC 1输入- |
| 21 | MINP1 | MIC 1输入+ |
| 22 | CAN4L | CAN4_Low |
| 23 | CAN3L | CAN3_Low |
| 24 | CAN2L | CAN2_Low |
| 25 | TXDOUT1 | 端口调试 |
| 26 | Service+ | 服务线+ |
| 27 | Service- | 服务线- |
| 28 | Face_Recognization_P | 人脸识别输入+ |
| 29 | GND | K31，接蓄电池地 |
| 30 | CAN1H | CAN1_High |
| 31 | CAN1L | CAN1_Low |
| 32 | GND | K31，接蓄电池地 |
| 33 | KL15 | K15，接钥匙电 |
| 34 | UBS | K30，接蓄电池电 |
|
四芯孔式插座 | ||
|
| 针脚号
| 针脚定义
|
| 1 | TX+ | |
| 2 | RX+ | |
| 3 | TX- | |
| 4 | RX- | |
